Płyta fundamentowa Warszawa — 270 m²
Największa realizacja w naszym portfolio. Płyta o powierzchni 270 m² wykonana na wąskiej, mocno wydłużonej działce w Warszawie — w otoczeniu istniejącej zabudowy, z ograniczonym dojazdem i miejscem na sprzęt.
Specyfikacja techniczna
- Powierzchnia: 270 m² (7,24 × 37,23 m)
- Grubość płyty: 30 cm
- Beton: C25/30 W8 — klasa wodoszczelności W8 oznacza odporność na parcie wody pod ciśnieniem 0,8 MPa
- Izolacja XPS: 10 cm pozioma + 10 cm pionowa
- Podbudowa: 50 cm — wymiana gruntu + kruszywo zagęszczane warstwami
- Badanie stopnia zagęszczenia: wykonane przed zbrojeniem, z protokołem
- Kanalizacja: 10 punktów, wyprowadzenia rozmieszczone w podbudowie
- Zbrojenie: siatka fi8, rozstaw oczek 15 cm, wzmocnienie obwodowe
- Czas realizacji: 8 dni roboczych
Dlaczego beton wodoszczelny W8
W standardowej płycie fundamentowej stosuje się beton C20/25. Tutaj zdecydowaliśmy się na C25/30 w klasie wodoszczelności W8 — wyższą klasę wytrzymałości i beton odporny na parcie wody. Przy płycie o tak dużej powierzchni, posadowionej w zabudowie miejskiej, gdzie warunki gruntowo-wodne bywają trudne do przewidzenia, to zabezpieczenie, które kosztuje niewiele więcej na etapie budowy, a eliminuje ryzyko podciągania wilgoci na całe lata użytkowania.
Wymiana gruntu i badanie zagęszczenia
Rodzimy grunt został wymieniony, a podbudowa zagęszczana warstwami. Stopień zagęszczenia potwierdziliśmy badaniem z protokołem — to dokument, który zostaje u inwestora i jest podstawą przy odbiorach oraz ewentualnych roszczeniach gwarancyjnych. Przy płycie długiej i wąskiej ma to szczególne znaczenie: nierównomierne zagęszczenie na którymkolwiek odcinku groziłoby różnicami w osiadaniu.
Wyzwanie: wąska działka w mieście

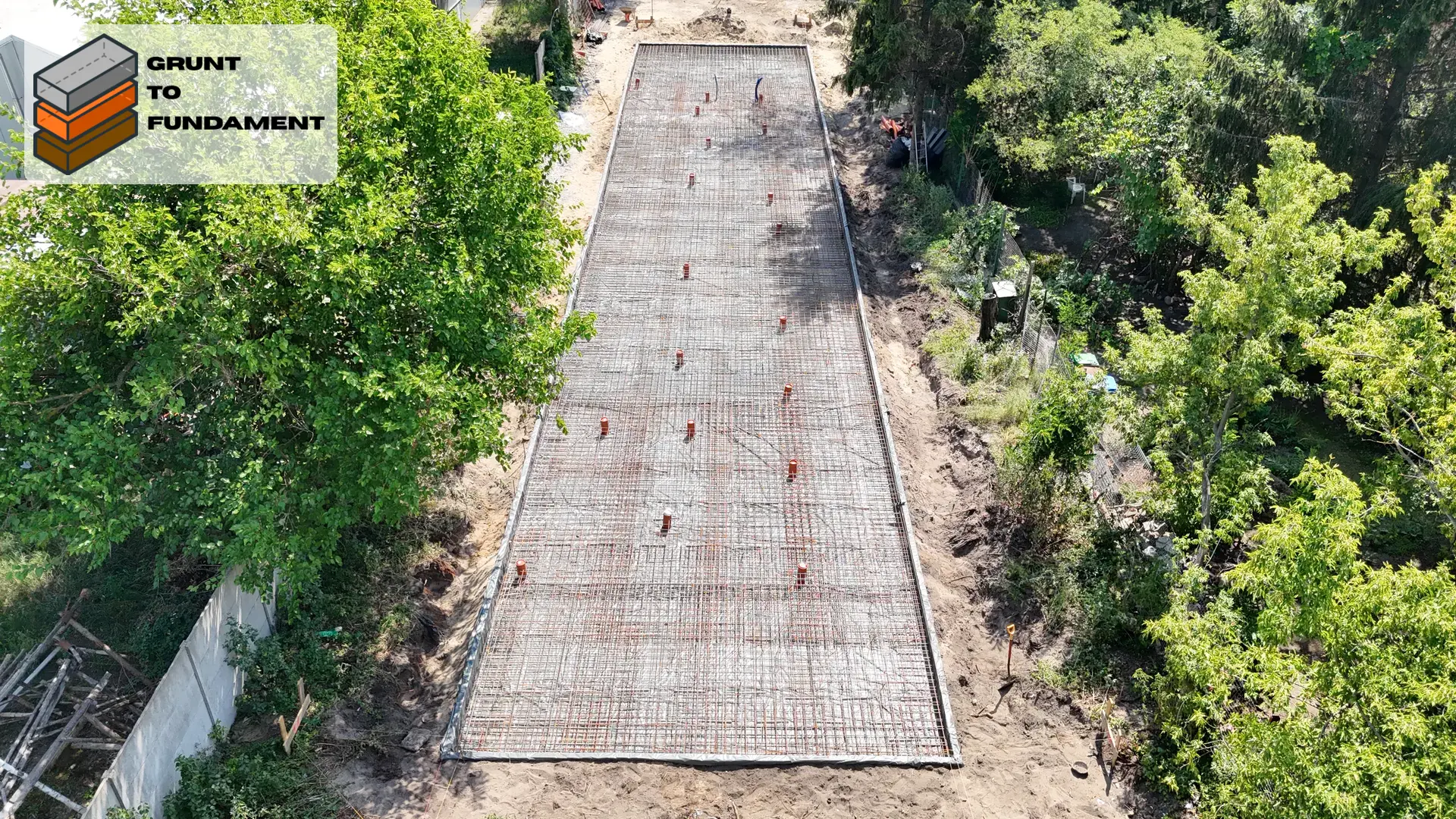

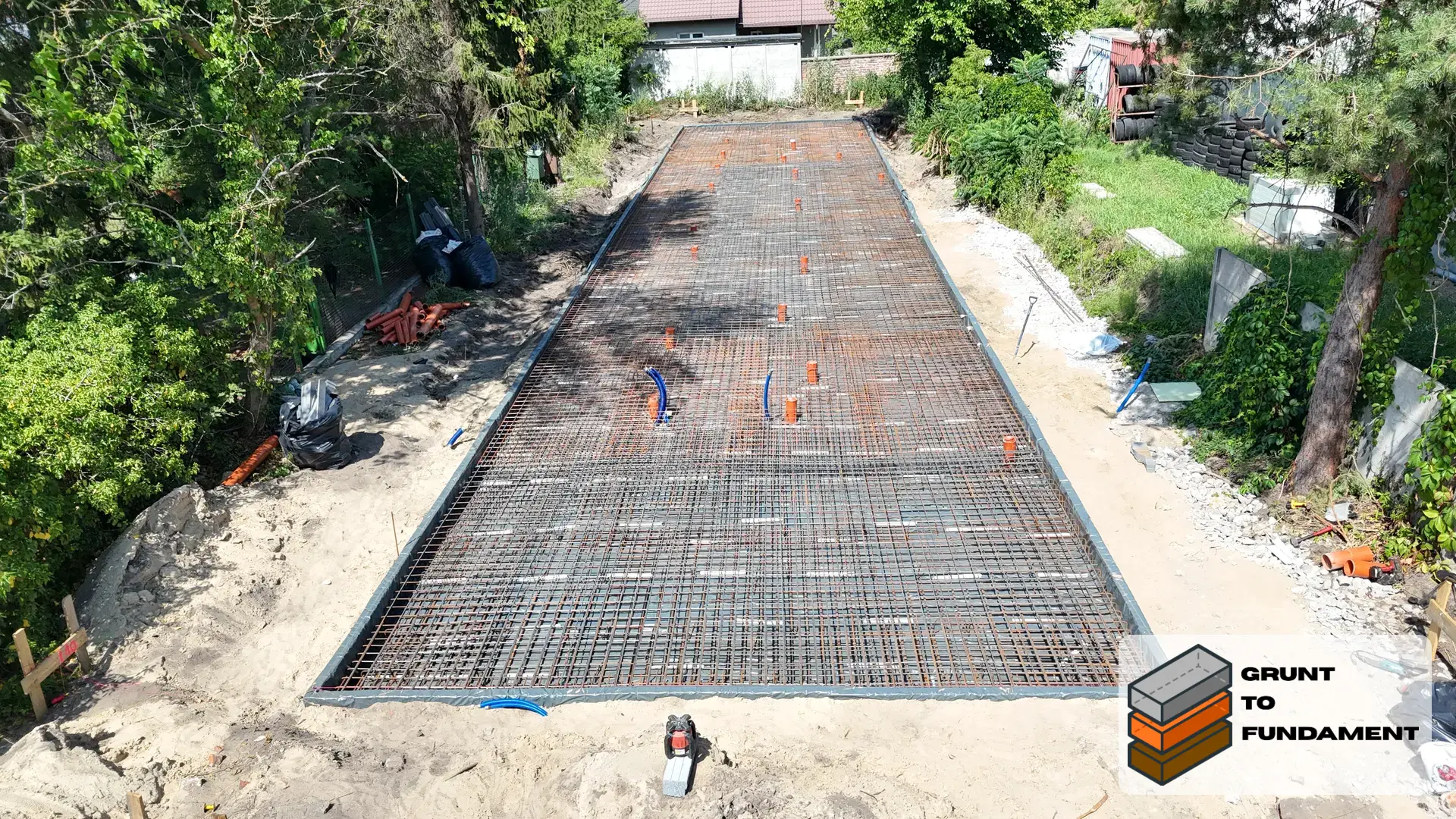

Kształt działki wymusił nietypowe proporcje płyty — 7,24 m szerokości przy 37,23 m długości, czyli stosunek ponad 1:5. Przy takiej geometrii kluczowe jest precyzyjne wytyczenie i równomierne zagęszczenie podbudowy na całej długości: im dłuższa płyta, tym łatwiej o różnice w osiadaniu między jednym a drugim końcem.
Praca w zabudowie miejskiej oznaczała też ograniczony plac manewrowy dla betonowozów i pompy — całe betonowanie trzeba było zaplanować pod dostęp z jednej strony działki.
Przebieg prac
- Wykop i niwelacja — przygotowanie terenu pod pełną długość płyty
- Wymiana gruntu — usunięcie rodzimego gruntu, zasyp kruszywem
- Podbudowa — kruszywo zagęszczane warstwami, badanie stopnia zagęszczenia
- Instalacje — wyprowadzenia kanalizacyjne rozmieszczone przed zbrojeniem
- Izolacja XPS 10 cm — na przygotowanej podbudowie
- Zbrojenie — siatka na całej powierzchni, wzmocnienie obwodowe
- Deskowanie obwodowe — z uwagi na długość płyty prowadzone odcinkami
- Betonowanie — beton wodoszczelny C25/30 W8, jednego dnia, z zacieraniem mechanicznym

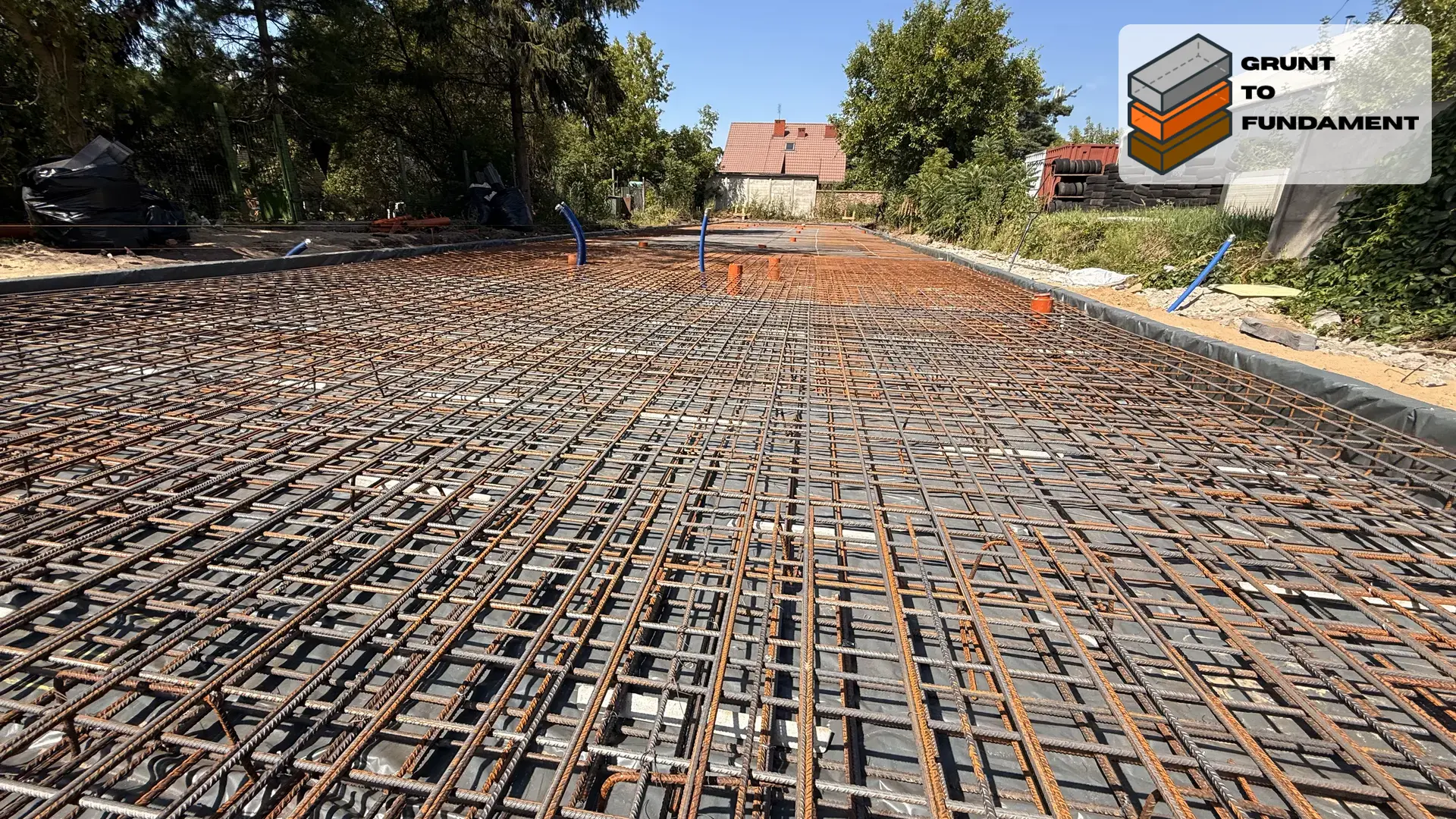

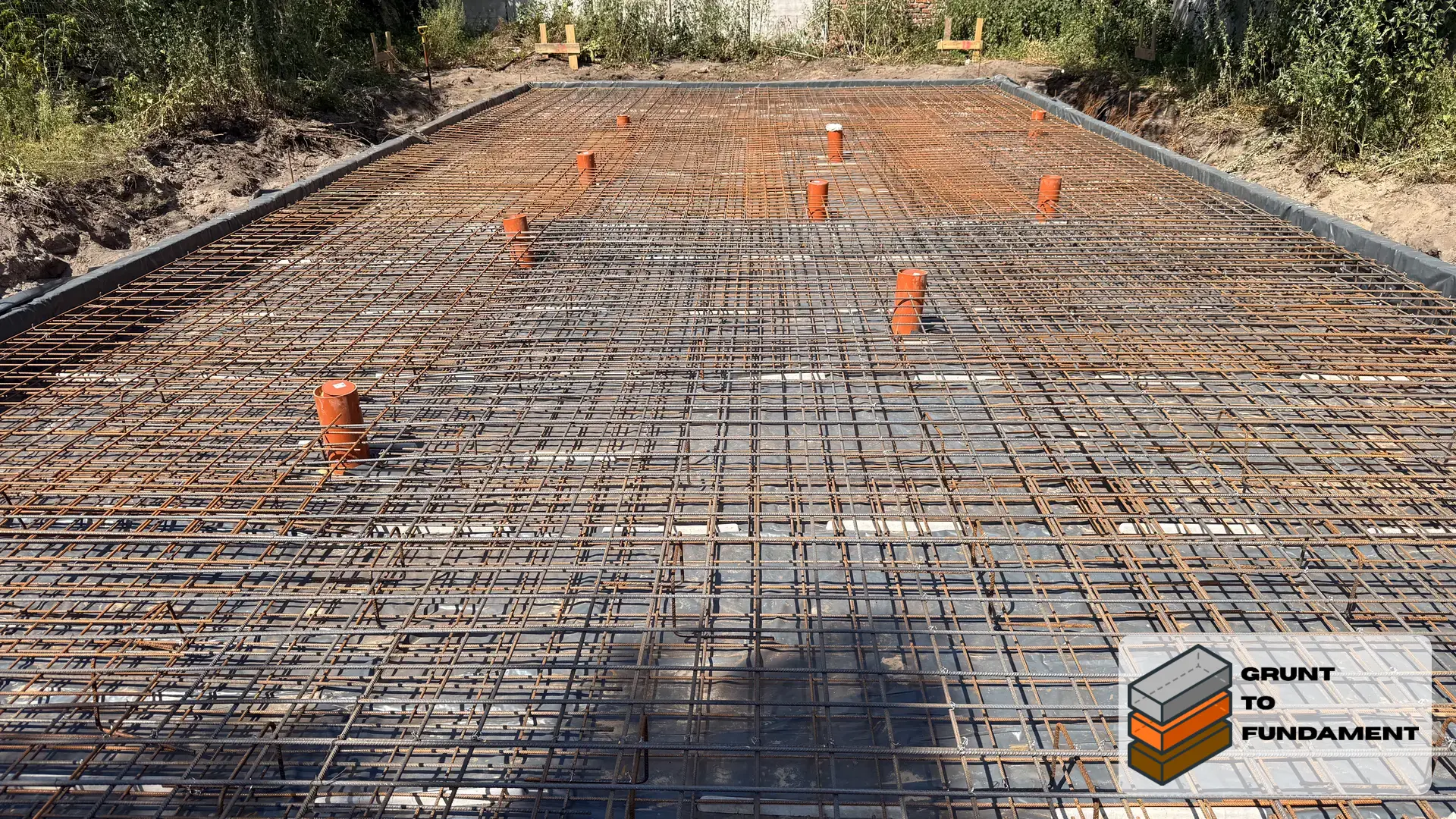

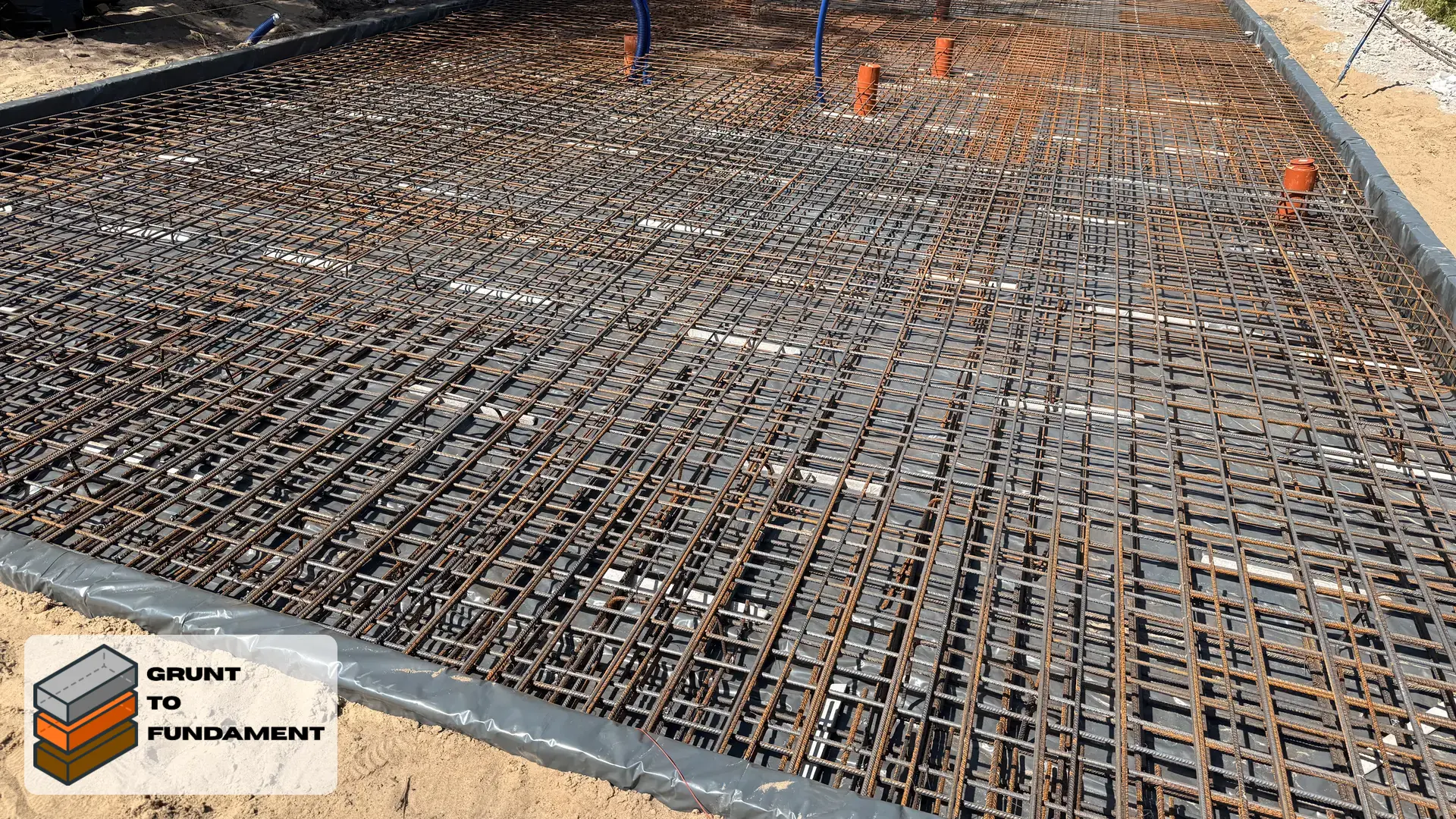

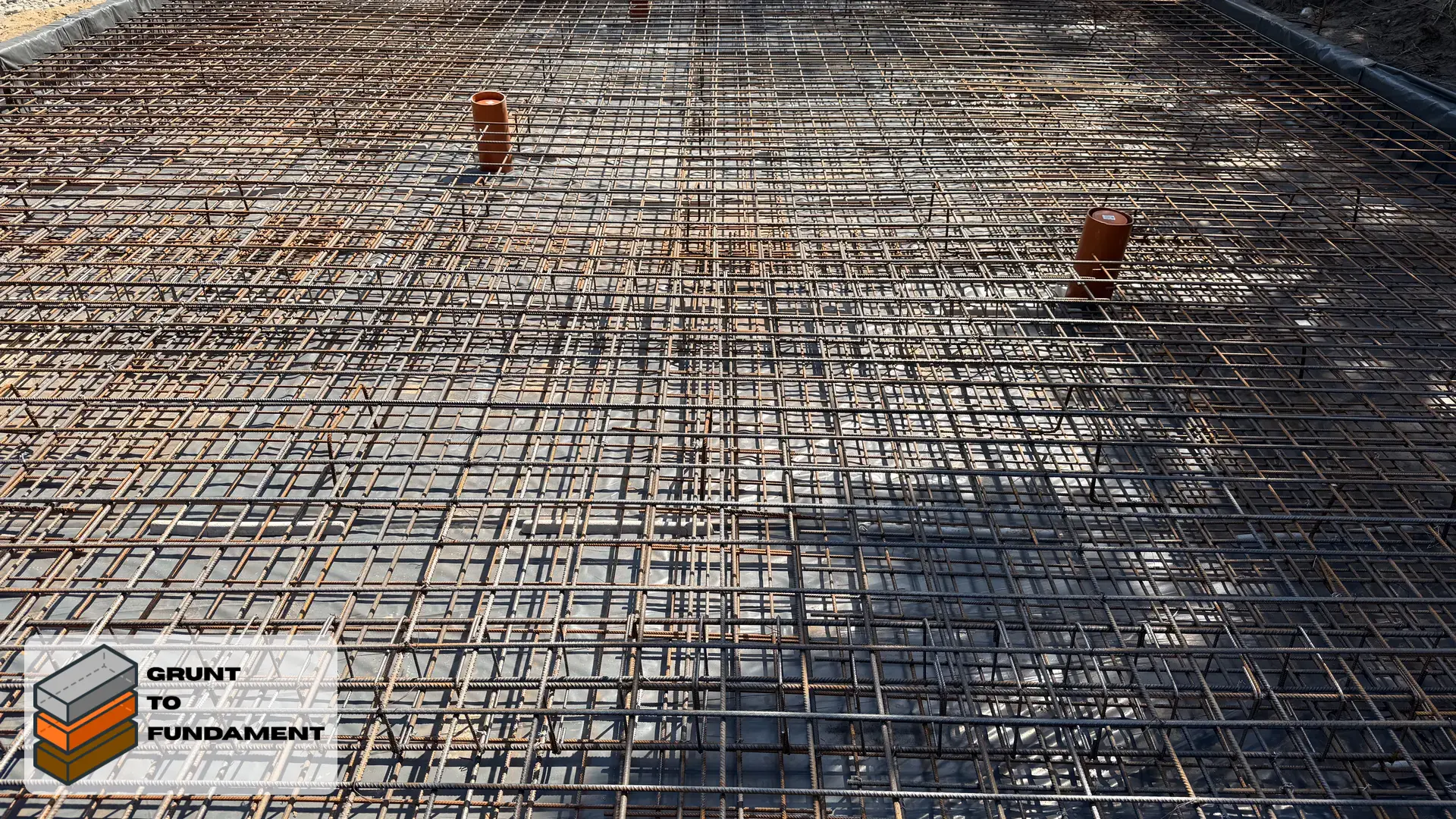

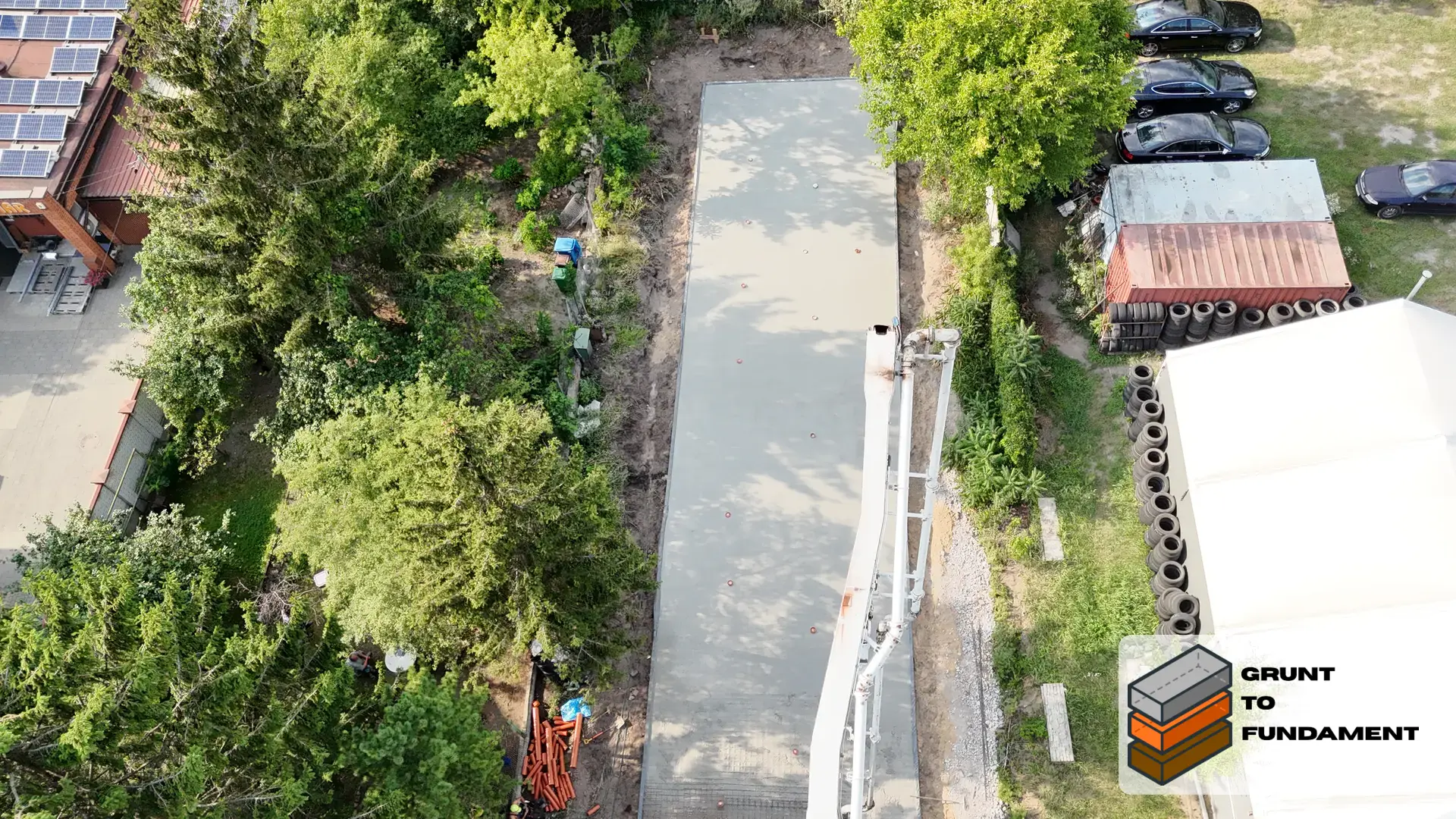

Na zdjęciach widać dwa etapy tego samego dnia: rano gotowe zbrojenie z wyprowadzeniami instalacji, po południu — zabetonowana i zatarta płyta. Ujęcia z poziomu gruntu pokazują gęstość siatki zbrojeniowej, rozmieszczenie wyprowadzeń kanalizacyjnych oraz izolację i podbudowę widoczne przy krawędzi płyty.
Czas realizacji
8 dni roboczych. Przy tej powierzchni i utrudnionym dojeździe to solidne tempo — większość czasu pochłonęły przygotowanie podbudowy i zbrojenie, samo betonowanie zamknęło się w jednym dniu.
